| Especificaciones técnicas |
| Tensión y frecuencia nominal |
AC monofásico, AC240V 60Hz |
| Potencia nominal |
Carga resistiva: 20 kW @ 240 V/60 Hz |
| Factor de potencia |
1 |
| Paso de carga |
o Respectivamente:
o Canal A: FAN, 1 kW, 1 kW;
o Canal B: 3 kW;
o Canal C: 3 kW;
o Canal D: 3 kW;
o Canal E: 3 kW;
o Canal F: 3 kW;
Canal H: 3 kW.
o Nota: 1. la potencia de paso es la potencia nominal a 240 V, excluida la potencia del ventilador; 2. cuando la tensión de entrada es inferior a
la tensión nominal, la potencia se calcula de acuerdo con la ley de Ohm. |
| Descripción de la interfaz |

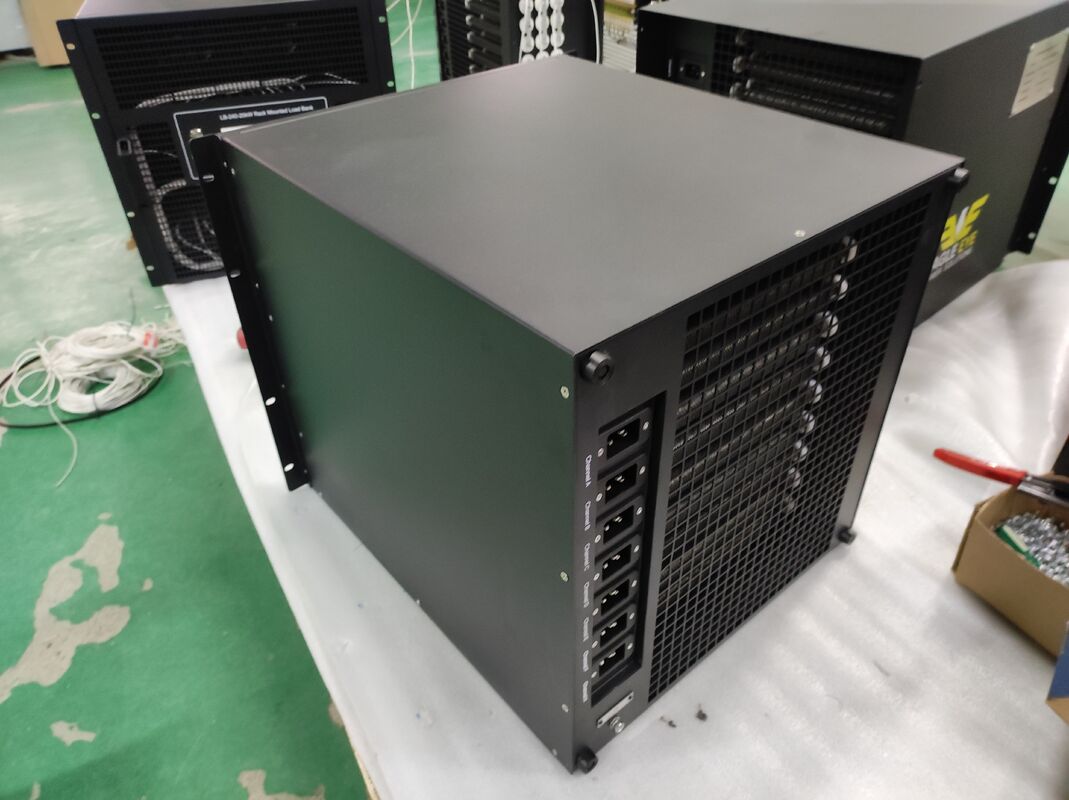

1. Panel trasero del chasis; la interfaz de entrada es una toma de corriente de 3 núcleos (C20); el conector de extremo de carga del cable de ensayo es C19;
2La carga utiliza un método de control manual, equipado con 9 interruptores de circuito en miniatura (MCB), de los cuales 1 controla el ventilador y 8 controla los pasos de carga.
3Los 7 puertos de entrada se pueden conectar arbitrariamente a diferentes fuentes de alimentación; si el canal A pierde energía, la carga no funcionará. |
| Clase de aislamiento |
Clase F |
| Precisión del paso de carga |
± 5 por ciento |
| Precisión de carga completa |
± 3% |
| Método de cableado |
Conexión de 3 núcleos (C20); ubicación del cableado: panel real del chasis |
| Nivel de protección |
Protección IP20 |
| Color del chasis |
Negro |
| Modo de funcionamiento |
Funcionamiento continuo |
| Método de tratamiento |
Puede transportarse utilizando las manijas de instalación del panel frontal, equipadas
con orejas de montaje |
| Marcas de los principales componentes |
| Cambiadores de paso |
El Sr. Schneider |
| Contadores de baja tensión |
El Sr. Schneider |
| Material de la unidad de potencia |
Las demás aleaciones de níquel-cromo |
| Características clave |
| Resistores de alta calidad |
Resistencias de aleación |
| Sistema de refrigeración |
Refrigerador de aire forzado, entrada de aire delantera, escape de aire trasero |
| Modos de control |
Control manual local o RS232/RS485 |
| Protección de la seguridad |
| Alarma de sobrecalentamiento |
Descarga automática y alarma cuando la temperatura es superior
límites de seguridad |
| Protección contra fallas del ventilador |
La máquina no pudo cargar la prueba antes de que la potencia del ventilador sea
energía encendida |
| Detención de emergencia |
El usuario puede presionar el botón de parada de emergencia en el panel para descargar
inmediatamente cuando el banco de carga es anormal durante el trabajo |
| Protección contra cortocircuito |
El circuito de carga está equipado con un fusible para evitar daños
el equipo por cortocircuito de la carga o excesiva
corriente |
| Aplicaciones |
| Pruebas del conjunto de generadores |
Evite la "Humedad de apilamiento" y realizar ejercicios de carga completa |
UPS y banco de baterías
Mantenimiento |
Pruebas periódicas de descarga para verificar la capacidad real |
| Aceptación del centro de datos |
Simulación de las cargas térmicas y eléctricas del servidor para
puesta en marcha completa |
| Investigación y desarrollo/laboratorio |
Para pruebas de rendimiento de combustión y de resistencia de la potencia
electrónica |
| Información sobre el producto |
| Tamaño del producto |
Se trata de una muestra de las características de las máquinas de fabricación. |
| Peso del producto |
32 kilos |
| Parámetros del entorno de funcionamiento |
| Temperatura de funcionamiento |
-10 °C a +40 °C |
| Entorno de almacenamiento |
-15°C a +50°C; 20%RH a 90%RH |
| Alturas |
< 1500 metros |
| Presión atmosférica |
86 ~ 106 kPa |
