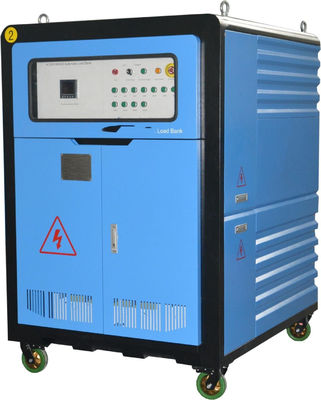

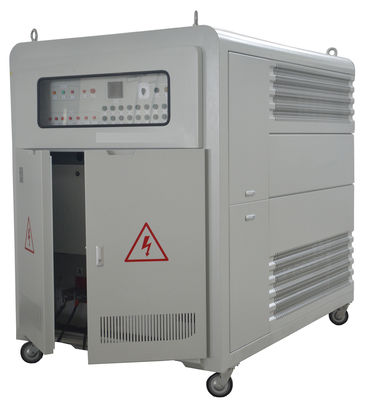

Banco de carga resistiva de potencia de 600 kW para pruebas de generadores

Modelo

KL600

Precisión de visualización

El nivel 0.5

Potencia de control

Alimentación externa 380VAC con cable de 3 fases 4 50 Hz

Conexión por cable

Entrada del banco de carga - barra de bus (acoplamiento de estrellas "Y") Entrada de energía de control - bloque terminal

Interfaz de comunicación

Se aplicarán las siguientes medidas:

El aislamiento

F: el precio

Modo de trabajo

Trabajo continuo

Refrigerador

Aire forzado, admisión de aire horizontal y enfriamiento de los gases de escape hacia arriba

Transporte

Con ojos elevadores y ruedas de ruedas

El color

Como los requisitos del cliente o como nuestro diseño

Las dimensiones

Se aplicarán las siguientes medidas:

Peso

800 KGS

Temperatura ambiente

-10°C~+50°C

Humedad relativa

≤ 95%

Alturas

≤ 2500 m

Presión atmosférica

86 ~ 106 kPa

Contactor

El Sr. Schneider

El fusible

MIRO

PLC

Las empresas Siemens

Botón de luz

ABB

El relé

El nombre de OMRON

Resistencia de aleación

El camino del rey

Software de procesamiento de datos

El camino del rey

1) El medidor multifunción LED de 3 líneas puede mostrar en tiempo real el voltaje y la corriente de tres fases y cada fase, la potencia resistiva, el factor de potencia, la potencia aparente, la frecuencia y el tiempo de funcionamiento del conjunto generador.

2) El usuario puede preestablecer la potencia y luego presionar el botón de carga principal.

3) Modo de control: el usuario puede elegir el control local o el control inteligente (a través de PC)

4) Bloqueo del modo de control: hay un interruptor en el panel de control para elegir el modo de control, el otro modo de control no es válido si el usuario elige un modo de control.

1) Tiene el botón de parada de emergencia.

2) En caso de sobrecarga, sobrecalentamiento, cortocircuito, el banco de carga eliminará automáticamente la carga y dará la alarma.

3) Protección del ventilador: el banco de carga no pudo cargarse antes de que se encendiera la potencia del ventilador.

4) Dar alarma cuando un ventilador es anormal o con un volumen de aire insuficiente, etc.

5) Botón de protección: hay algunos botones de protección que se pueden apagar cuando se produce una falsa alarma o para requisitos especiales.

1) Carga automática: el usuario puede configurar varios períodos de potencia y duración y, a su vez, de 0%→25%→50%→75%→100% o 110%, luego →75%→50%→25%→0%, etc., para realizar pruebas de carga automáticas.

2) Puede realizar ensayos paralelos para varias unidades.

3) Los datos pueden ser guardados, podría mostrar datos en tiempo real y datos de historial.

4) Los gráficos y gráficos pueden exportarse en formato JPG mientras se prueban los datos exportados en formato Excel y Word, y todos pueden imprimirse.

Descripción del símbolo del medidor: en el proceso de carga, la máquina puede mostrar los parámetros en tiempo real mediante instrumentos de medición.

Para mostrar el área de funcionamiento del instrumento, el diagrama clave es el siguiente: El instrumento tiene las tres ventanas de visualización superior, central e inferior, cada valor y símbolo de unidad forman los datos.la ventana superior muestra 100.0V, es decir, el voltaje de fase A es de 100V.

F1, F2 y en la parte inferior, se pueden cambiar tres ventanas y el reciclaje de parámetros de visualización.
Símbolos en inglés que significan:
V: símbolo de tensión de fase; Unidad: V, y combinado con K, M a kV MeV;
V LL: dos símbolos indican una tensión de la línea; Unidad: V, y combinada con K, M a kV MV;
A: Símbolo de corriente; Unidad: A, y combinada con K, M a kA, MA;
W: símbolo de potencia activa; Unidad: W, y combinada con K, M a kW, MW;
Var: símbolo de potencia reactiva; unidad: Var, y combinado con K, M a kvar, Mvar;
VA: símbolo de potencia aparente; unidad: combinación de VA y K, M kVA, MVA;
Hz: símbolo de frecuencia; unidad: Hertz;
PF: símbolo del factor de potencia;
E: símbolos de energía; Unidad: Ep (potencia activa) kWh, Eq (energía reactiva) kVAh, Es (potencia aparente) kVA;
3P3L: dos componentes de tres fases de tres cables;
3V3A: tres elementos de 3 fases de 3 cables;
3P4L: de cuatro cables trifásicos;
