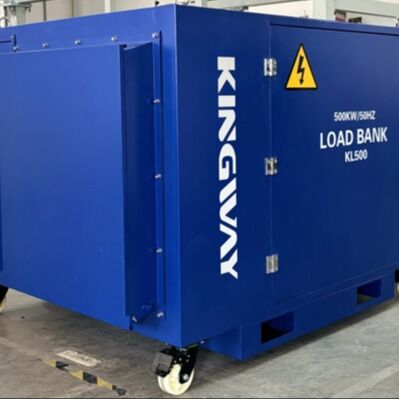

Diseño compacto de alta precisión del banco de carga resistivo portátil

1. Definición

2. Principio de funcionamiento

• Tipo resistivo (más común): La corriente eléctrica pasa a través de resistencias de potencia y convierte la energía en calor mediante el efecto Joule, enfriada por aire forzado o refrigeración por agua;Factor de potencia = 1,0.
• Tipo inductivo: Las bobinas inductivas consumen energía reactiva para simular cargas de motor y transformador confactor de potencia retrasado.
• Tipo capacitivo: Los condensadores proporcionan potencia reactiva capacitiva para compensación de potencia y simulación de filtrado con超前 factor de potencia líder.
• Tipo RLC combinado: Cargas resistivas, inductivas y capacitivas integradas confactor de potencia ajustable (0,1–1,0)para simular condiciones de trabajo complejas.

3. Estructura principal

• Componentes de carga: módulos de resistencia/inductor/condensador
• Sistema de control: Manual / PLC / control remoto, ajuste de carga escalonada y continua
• Instrumentos de medición: Monitoreo de voltaje, corriente, frecuencia, potencia, factor de potencia y temperatura.
• Sistema de refrigeración: refrigeración por aire forzado (tipo portátil)/refrigeración por agua (alta potencia y funcionamiento prolongado)
• Funciones de protección: sobrecorriente, sobretemperatura, pérdida de fase, cortocircuito y parada de emergencia

4. Clasificación

• Por característica de carga: RLC resistivo, inductivo, capacitivo y combinado
• Por nivel de tensión: Baja tensión (400V/690V), media y alta tensión (3kV/6kV/10kV)
• Por instalación: portátil/montado en remolque, montado sobre patines/tipo fijo
• Por función: tipo CA, tipo CC, tipo simulación armónica, tipo programable inteligente

5. Aplicaciones principales

1. Pruebas de generadores EDG / MTG
   Prueba transitoria de carga completa y carga escalonada; verificar la respuesta transitoria de frecuencia y voltaje; prueba de resistencia a carga completa a largo plazo para el aumento de temperatura, el consumo de combustible y la calibración de los ajustes de protección; Prueba de paralelismo y reparto de carga.
2. Prueba de UPS e inversor
   Prueba de rendimiento de conmutación de energía, duración del respaldo, capacidad de carga y supresión de armónicos.
3. Prueba de almacenamiento de energía y batería
   Prueba de capacidad, medición de curva de descarga, análisis de resistencia interna y verificación de protección BMS.
4. Aplicación costa afuera y a prueba de explosiones
5. Banco de carga a prueba de explosiones conEx'e, Zona 2, IIA T3, IP65para el mantenimiento regular de carga de EDG/MTG montado en patines al aire libre, evitando la deposición de carbón y el cilindro mojado causado por la operación sin carga o con carga liviana.
6. Nueva industria energética
   Disipación de energía para inversores eólicos y fotovoltaicos, prueba de adaptabilidad de la red.

6. Parámetros técnicos clave

7.Resumen
